USRP CBX と NI USRP 1.3 リリース

clip_image001

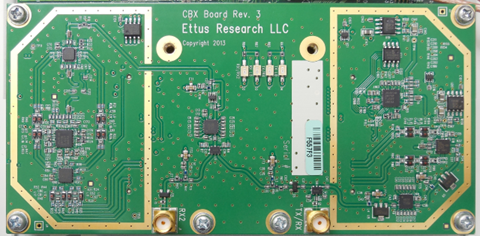

CBX ドーターボード

USRP で 1.2G ~ 6GHz までの送受信が出来るドーターボードが 2013年にリリースされてました。5GHz の WiFi も見られるので早速注文。
7/7 月曜日に注文したら木曜日の 7/10 に到着しました。早い。
早速USRPの XVCR2450 と入れ替えてサンプルを起動してみるとなんだかエラー。
clip_image002

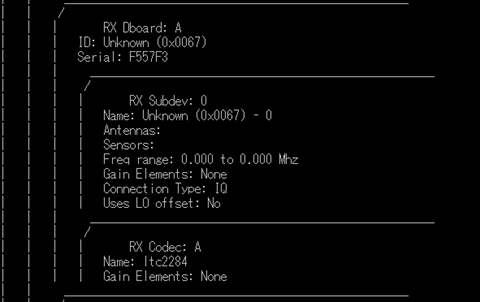

uhd_usrp_probe.exe でもUnknownになっています。
clip_image003


NI USRP 1.3 をインストールする

さてはと思い探してみると NI USRP 1.3 が 2014/05/22 にリリースされてました。
最近リリースされた USRP RIO 対応とSBX, CBX, WBXドーターボード、Windows 8.1対応がメインで関数が増えたとかは無いようです、が、USRP RIO のFPGAが増えたようでダウンロードサイズが 40.24MB → 570.46MB に増えました(笑)
で、インストールしてみると・・・あったあったありました。

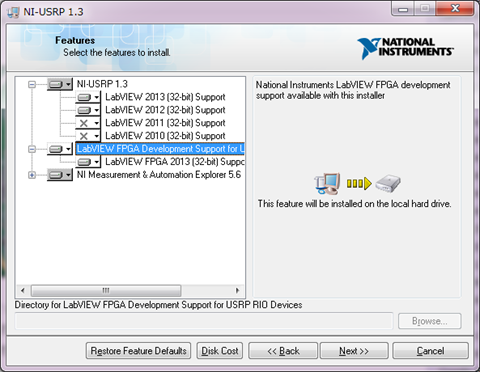

FPGA開発サポート。
clip_image004
で、今までよりも随分時間がかかってインストールが終わったら再起動がかかります。
そこでサンプルを動かしてみると・・・

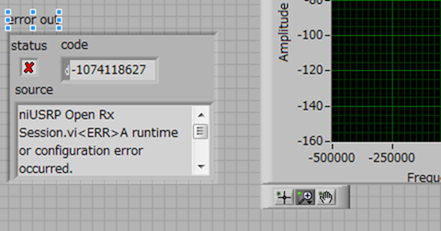

なんだかエラー。よく読むとファームのバージョンが古いとのこと。
clip_image005
niUSRP Open Rx Session.vi<ERR>A runtime or configuration error occurred.
Code: 1440
Details: RuntimeError:
Please update the firmware and FPGA images for your device.
See the application notes for USRP2/N-Series for instructions.
Expected FPGA compatibility number 10, but got 9:
The FPGA build is not compatible with the host code build.
Could not find usrp2_fw.bin and usrp2_fpga.bin in your images path!
As an Administrator, please run:


USRP2 のファームをアップ

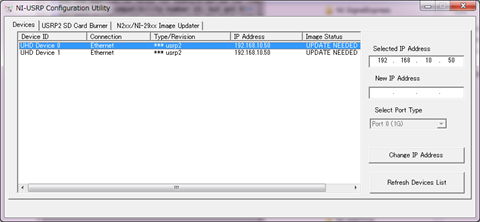

ではではと思って NI-USRP Configuration Utility を起動してみると、こちらも新しくなってます。ステータスにアップデート必要と書かれてますね。
clip_image006

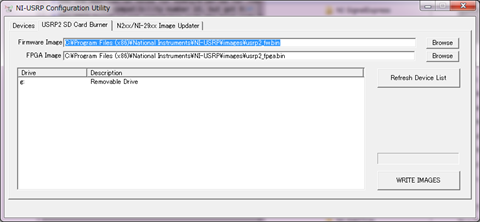

ではファームのバージョンアップ。弊社の備品は USRP2 なので "USRP2 SD Card Burner" を選んで、USRP2のSDカードをPCに挿入。
ファームのパスは自動的に入力されているので、良ければ"WRITE IMAGES"をクリック。
clip_image007
しばらくすると変なウィンドウが開いてメッセージが表示されました。
SDカードをUSRP2に挿入して電源投入。
clip_image008

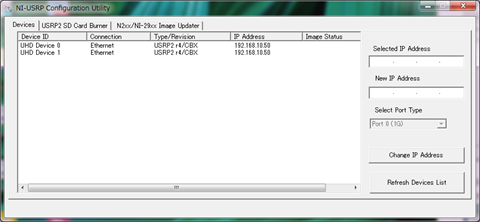

しばらくして"Refresh Devices"を押すと無事更新されたUSRP2が見えました。
ちゃんとCBXも認識してますね。
ちなみに1台のUSRPを接続しているにも関わらず、何故か2台見えるのは???
clip_image009


5GHz の WiFi をモニタリングしてみる

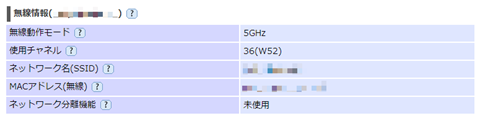

CBXの動作確認のために 5GHz のモニタリングをしてみます。使っているチャネルをアクセスポイントで調べてみると Ch.36。
という事は中心周波数は 5000+(5*36)=5180 MHz ですね。
clip_image010

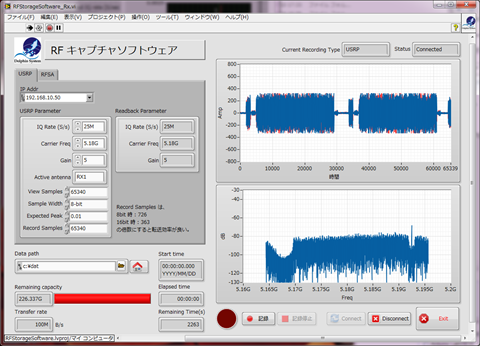

で、早速弊社のキャプチャソフトで見てみると、ばっちり無線LANの信号が見えました。
サンプル数の関係でスペクトラムはよく見えていませんが、上側の時間波形はプリアンブル部とデータ部のバースト波形でしょうか?綺麗に観測できています。
clip_image011
弊社のRFキャプチャソフトウェアと USRP2 を使用すると、安価なRFキャプチャ/ストレージを構築できます。
